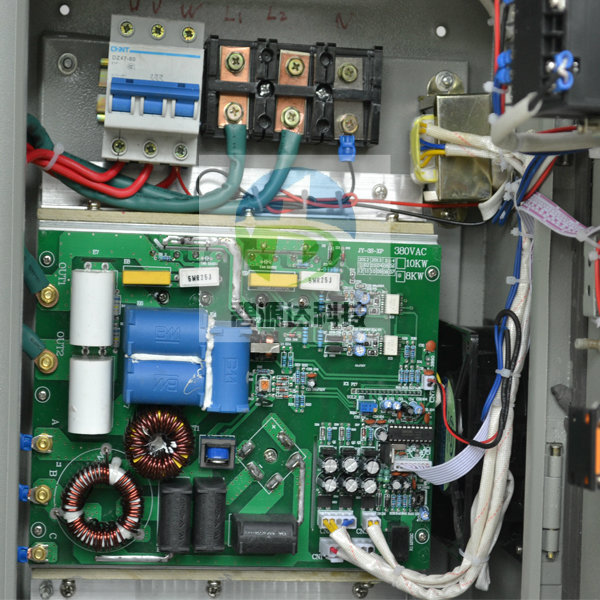

BYD全橋電磁加熱控制板檢修指南：

2、觀察板上的電源指示燈，如果這個指示燈點亮，說明輔助電源工作基本正常。否則檢測開關電源部分。排除電源供電故障。

3、當輔助電源工作正常后，一般能聽到蜂鳴器上電時的長鳴提示音。如果有提示音，說明+15V和+5V正常。如果沒有指示音，而+5V電壓正常。接上顯示板無顯示。先考慮陶振是否變質，再考慮MCU損壞。

 4、如果+5V和+15V電源正常，再檢測驅動電源是否正常。

5、再檢測IGBT驅動輸入端。在待機狀態下，輸出端正常時，會檢測到-8V的負壓。

6、將雙蹤示波的兩只探針?lè)謩e接于控制模塊的倒數第3，4腳上。連接好IGBT,溫控器等。檢測無誤后開機〔短路軟開關控制端〕。能觀察到示波器上互補輸出波形。

7、斷電，將示波器探針接于IGBT模塊控制極與集電極之間。上電開機，示波器能檢測到如下所示的正脈沖15V，負脈沖8V左右。

8、經過上面檢測無誤后，將示波器探頭1接控制板倒數第3腳，探頭2接第二腳，溫控器開關接通后，接法和輸出波形如下兩圖所示。

9、至此，主控板檢測完成。如果一切正常。可接入380V試機。無其它意外，機子都能正常工作。
